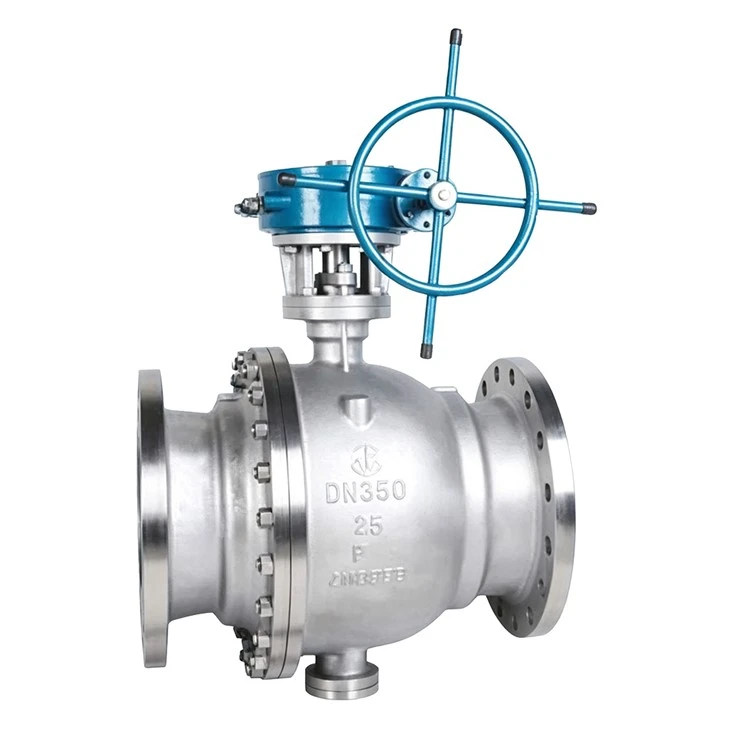

GB Tap -Gemonteerde kogelkraan

Toepassing van normen

① Ontwerp en productie: kogelkraan uit gegoten staal in overeenstemming met GB/T12237 en GB/T12224
② Acceptatie en inspectie: GB/T 13927, GB/T26480
③ Afmetingen flensaansluiting: JB/T79, HG/T20592, GB/T9113
④ Gelast uiteinde: GB/T12224
⑤ stomp- en moflasuiteinde: JB/T 7746
⑥ Structuurlengte: GB/T12221
⑦ Temperatuur- en drukwaarde: GB/T12224
⑧ Brandveiligheid: JB/T6899

Productspecificaties

① Hoofdmateriaal: koolstofstaal, roestvrij staal, gelegeerd staal
② Nominale diameter: DN40 tot DN900
③ Drukbereik: 1,0 MPa ~ 16,0 MPa
④ Bedrijfstemperatuur: -29 graden ~+450 graden
⑤ Rijmodi: handmatig, wormwiel, elektrisch, pneumatisch, hydraulisch
⑥ Toepassingsgebied: geschikt voor watervoorziening, rioolwaterzuivering, bouw, voedselverwerking en energieopwekking.
Het wordt gebruikt voor het snijden, reguleren en smoren in vloeistofpijpleidingen van medicijnen, metallurgie, licht textiel, energie enzovoort.

Hoofdcomponenten Materiaal

Bestelnr.	Onderdeelnaam	Materiaal
Bestelnr.	Onderdeelnaam	Roestvrij staal	Gegoten staal
1	Motorkap	CF8	WCB
2	Bout	A193 B8	A193 B7
3	Moer	A1948	A1942H
4	Klepzitting	304	A105
5	O vormring	NBR	NBR
6	Pakkingring	PTFE	PTFE
7	Pad	PTFE	PTFE
8	Pad	PTFE	PTFE
9	Achterklep- ver	304	A105
10	Moer bout	A193 B8	A193 B7
11	Onderste klepsteel	304	2Cr13
12	Bol	304	2Cr13
13	Kleplichaam	CF8	WCB
14	Platte sleutel	304	2Cr13
15	Klepsteel	304	2Cr13
16	Leem taart	CF8	WCB
17	Pad	PTFE	PTFE
18	Moer bout	A193 B8	35CrMoA
19	Vulling	PTFE	PTFE
20	Pakkingbuspakking	CF8	WCB
21	Bout	A193 B8	A193 B7
22	Steun	WCB	WCB
23	Turbine	Groepware	Groepware
24	Moer bout	35CrMoA	A193 B7

Q347F

Q647F

Q947F

Afmetingen van de sleutelgrootte

PN1,6MPa

DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		140	165	165	203	222	241	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
Handbeweging	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
Motor-aangedreven	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1115
Motor-aangedreven	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
Pneumatisch	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538	1538	1450
	L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	1360	2840

PN2,5 MPa

DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	636
L		165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
Handbeweging	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
Motor-aangedreven	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
Motor-aangedreven	L1	-	-	-	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650
Pneumatisch	H3	215	240	264	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470
	L2	200	270	270	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300
